Конструкция и типы подъемов секционных ворот

Ворота секционные подъемные отличаются по своему устройству от монолитного полотна. Основу их конструкции составляют отдельные секции, которые соединяются при помощи специальных креплений. Открывание створки осуществляется путем ее поднятия с размещением под потолком. В ассортименте производителей представлены ворота с разными типами подъемов, которые подбираются с учетом размеров притолоки и удобства в монтаже. Рассмотрим, какие варианты конструкций бывают и в каких случаях применяются.

Конструктивные особенности секционных ворот

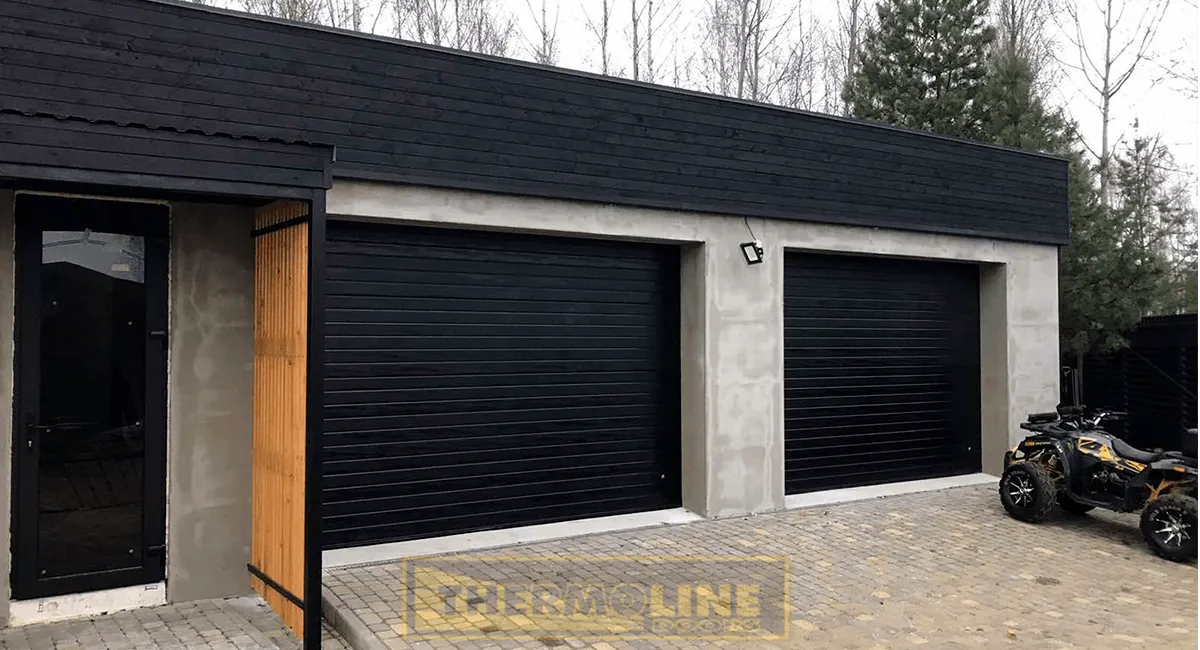

Подъемные ворота устанавливаются в частных гаражах, подземных паркингах, на складах и промышленных предприятиях. Они надежно перекрывают проем и обеспечивают хорошую защиту внутреннего пространства от холода, сквозняков, проникновения посторонних.

Основным конструктивным элементом изделия является полотно. Чаще всего в изготовлении секций используют сэндвич-панели, которые состоят из стальных наружных листов и внутреннего слоя утеплителя. В качестве теплоизоляции применяют пенополиуретан высокой плотности.

Помимо полотна, конструкция секционных подъемных ворот включает в себя следующие компоненты:

• направляющие, которые фиксируются к проему и обеспечивают движение створки;

• подвес для крепления стальных профилей к потолку;

• пружинный механизм для балансировки полотна (в зависимости от модели могут использоваться торсионные пружины или пружины растяжения);

• уплотнитель, расположенный по нижнему краю полотна;

• ролики для движения створок;

• электрический привод для автоматической регулировки открывания и закрывания;

• дуга, являющаяся неотъемлемой частью вертикальной направляющей (единая конструкция «клюшка»), соединяется с потолочным профилем;

• петли для соединения секций между собой.

Стальные панели секций обычно имеют полиуретановое покрытие, которое придает конструкции более привлекательный вид. Производители предлагают пользователям большой выбор вариантов отделки, различающейся по фактуре и цветовой гамме.

Типы подъема

Как говорилось выше, гаражные створки секционных подъемных ворот могут перемещаться в нескольких положениях. Всего выделяют 4 основные позиции и ряд дополнительных, которые подбираются согласно высоте гаража.

Стандартный

Классическую модель поднятия створки используют в случаях, когда высота притолоки варьируется в диапазоне от 350 до 600 мм. При таких габаритах можно устанавливать конструкции высотой до 3,5 м и шириной до 6 м. Вариант отличается более доступной стоимостью в сравнении другими видами смещения полотна и обеспечивает стабильность работы благодаря невысокой нагрузке на пружины.

Высокий

Эти виды секционных ворот используются при высоте притолоки от 500 мм. Различают несколько разновидностей подъема:А

• Высокий – наиболее распространенный в этой серии, используется с максимальным уровнем притолоки до 4,6 м. Установка механизмов автоматического поднятия может осуществляться только на вал.

• Наклонный – подходит для гаражей, в которых притолока имеет высоту от 500 мм возле барабана, а затем потолок плавно поднимается кверху. Недостатком такого решения считается постоянный стук роликов, возникающий из-за неполной совместимости горизонтального изгиба с вертикальной направляющей.

• С барабаном снизу – применяется для помещений с притолокой выше 1,55 м. Выбор в пользу этого решения делают только в тех случаях, когда торсионный механизм нельзя поставить выше направляющих.

• Наклонный с барабаном снизу – предназначен для помещений, угол наклона - 30 и 45 градусов. Все его параметры, включая особенности регулировки и открытия/закрытия, аналогичны предыдущему варианту.

Вертикальный

Секционные ворота с вертикальным подъемом применяются в случаях, когда разница между высотами притолоки и проема составляет более 320 мм вне зависимости от расположения вала. Механизм поднятия может оснащаться верхней или нижней пружиной. Первый вариант используют при запланированной высоте заезда с добавлением 700 мм, второй – с добавлением 400 мм.

Если нет возможности разместить торсионную пружину выше направляющих, устанавливают ворота с вертикальным подъемом с барабаном снизу. Такой вид используется редко, так как он отличается трудоемкостью изготовления и необходимостью монтировать дорогостоящие выносные кронштейны.

Низкий

Этот вариант используется для помещений с притолокой от 120 мм с задним расположением вала. Чтобы обеспечить нормальное закрытие створки, конструкцию видоизменяют, оснащая ее специальным радиусным профилем. Подъемная модель отличается эргономичностью и стабильно работает на протяжении долгого времени, однако стоит дороже классического варианта.

Если притолока имеет размеры от 180 с передним расположением вала, может применяться низкий подъем с барабаном сзади. Его отличие от обычного заключается в том, что на концы профиля ставят специальные кронштейны для фиксации вала. При открытой позиции створки отмечается небольшое нависание в нижней секции, которое частично закрывает проем.

От выбора подходящей конструкции зависят удобство в эксплуатации и долговечность подъемных ворот. Грамотно подобранный вид механизма с учетом расположения потолка и размеров перемычки обеспечивает безопасное пользование гаражом, поддерживает надлежащий уровень теплоизоляции помещения и надежно защищает от злоумышленников.
